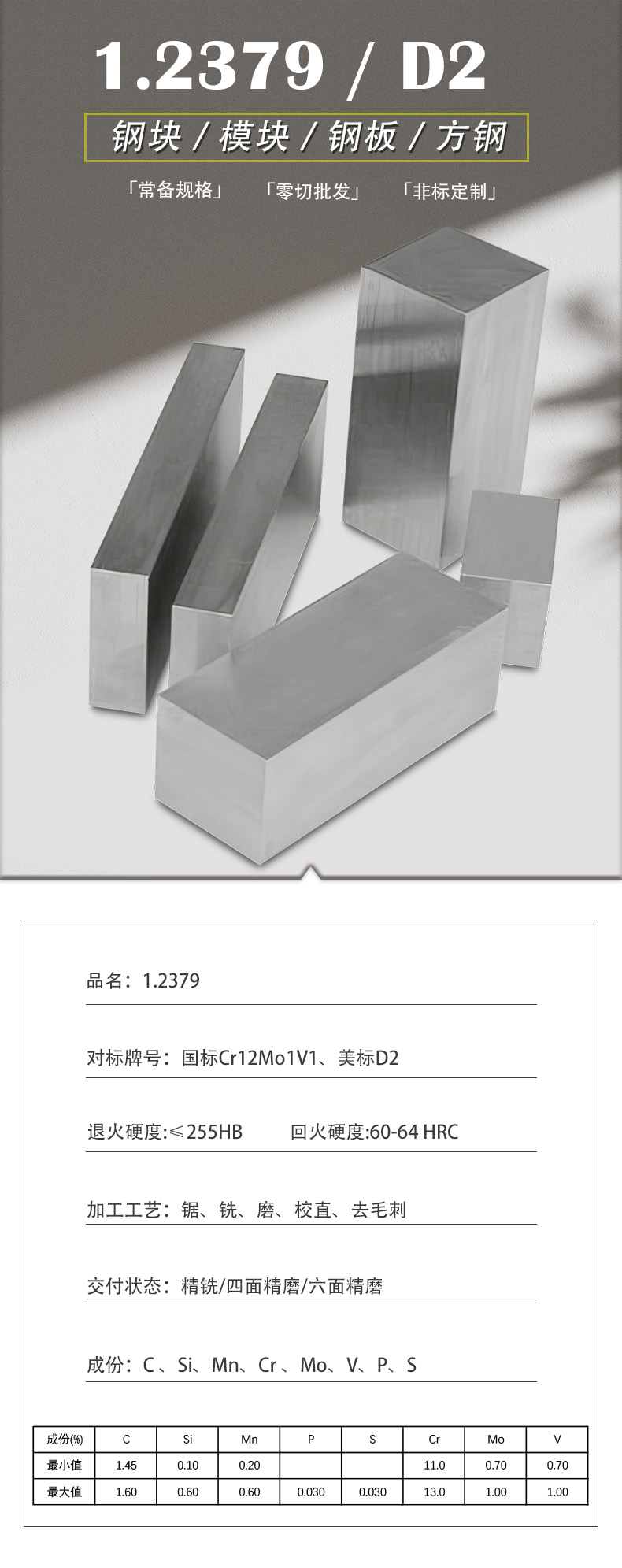

|
1.2379(Cr12Mo1V1/D2)是一种多用途的，高碳，高铬，空气淬火工具钢，能有效的集合耐磨性，韧性，工具性能，价格，外形多变等优点于一体。 牌号对照表
------------------------------------------------------------------------------------------------- ● 化学成分 (%)
● 产品特性 n 高淬透性和高的耐磨性 n 高温抗氧化性能好 n 淬火和抛光后抗腐蚀能力好 n 热处理变形小
● 用途 宜制造各种高精度、长寿命的冷作模具、刃具和量具，例如形状复杂的冲孔凹模、冷挤压模、滚丝轮、搓丝板、冷剪切刀和精密量具等。
● 交货状态 退火，硬度HB≤255 或 按客户要求
● 物理性质参数 n 密度 (kg/m3) : 7620 n 弹性模量 (GPa) : 207 n 热导率 (W/m·K) : 26 n 热膨胀系数
n 临界温度
● 热加工 Cr12Mo1V1钢的常规热加工工艺
● 热处理 n 预先热处理
钢锭钢坯退火工艺
钢材等温退火工艺 n 淬火 Cr12Mo1V1钢推荐的淬火规范
Cr12Mo1V1钢的显微组成与奥氏体化温度的关系
注：试验钢成分为(%)：1.60C,11.95Cr,0.33Mn,0.32Si,0.79Mo,0.25V,0.018P,0.010S；试样在奥氏体化温度保温30min,然后淬火。
n 回火 Cr12Mo1V1钢推荐的回火规范
Cr12Mo1V1钢抗弯强度与回火温度的关系
Cr12Mo1V1钢冲击韧性与回火温度的关系
回火温度对Cr12Mo1V1钢扭转冲击功的影响 ● 推荐表面处理方法 可以对Cr12Mo1V1进行一些标准化的表面热处理，比如表面渗氮、渗钛涂层或者是表面镀硬铬（如果需要的话）。在上述表面热处理之前，应在加工温度（或以上）进行两次回火。 另外，Cr12Mo1V1模具钢也非常适合做表面TD处理技术。TD（Toyota Diffusion Coating Process or Thermal Diffusion）法其基本原理是将工件置于添加有扩散元素的硼砂浴中,在工件表面形成V、Nb、Cr、Ti等碳化物覆层。形成的碳化物覆层具有极高的硬度，很高的耐磨性和良好的耐蚀性，能极大提高模具的使用寿命。TD处理的工艺稳定性好，覆层质量稳定，处理过程无污染,具有良好的使用效果及社会、经济价值。
相关商品
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
